濾波電抗器的效果受哪些因素影響

返回列表來源：發布日期：2024-10-24 16:18:04【大中小】

在電力系統的諧波治理方案中，常常會用到濾波電抗器這種設備。而很多用戶在實際投入設備后發現沒有效果或是諧波治理效果不明顯，咨詢電抗器制造商后才發現原來是受所安裝環境因素的影響。

所以，接下來針對類似問題，電抗器廠商給用戶們科普電抗器的效果會受到哪些因素的影響，來幫助用戶更好的適用設備！

濾波電抗器的效果主要會受以下幾個關鍵因素影響：

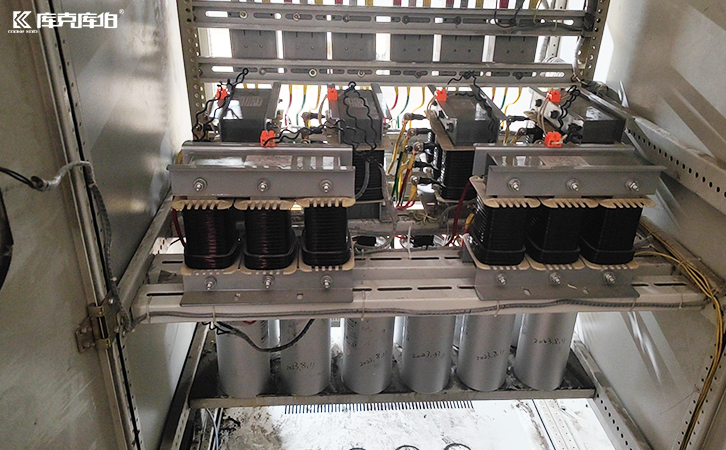

濾波電抗器

1、電抗率：

電抗器的電抗率（一般以%表示）是指電抗器電感對整個電路阻抗的影響。常見的電抗率有5%、6%、7%等，電抗率越高，對諧波的抑制能力越強。但電抗率過高可能會導致無功損耗增加，因此需要在補償效果和能效之間找到平衡點。

2、工作電壓和電流：

電抗器在工作時承受的電壓和通過的電流會影響其濾波效果。如果電壓波動較大或者負載變化頻繁，可能導致電抗器的濾波性能下降，甚至損壞電抗器。因此，確保電抗器的額定電壓和電流符合實際應用環境非常重要。

3、溫度和散熱：

濾波電抗器在運行中會產生熱量，溫度過高會影響電抗器的電感值穩定性，并縮短其使用壽命。良好的散熱設計和高溫環境下的耐熱性能是保障電抗器長期有效運行的必要條件。

4、諧波頻率特性：

濾波電抗器的設計必須匹配負載的諧波頻率特性。不同的負載類型（如變頻器、電弧爐等）產生不同頻率的諧波，電抗器需要針對特定頻率進行優化，以達到最佳濾波效果。

5、繞組和磁芯材質：

電抗器的繞組和磁芯材質會影響其阻抗特性和濾波能力。高質量的導線和低損耗的鐵芯材料可以減少渦流損耗，提升電抗器的效率和濾波效果。

6、安裝環境：

環境因素如濕度、振動、電磁干擾等都會影響電抗器的性能。如果電抗器安裝在惡劣的環境中，可能會導致絕緣性能下降或機械損壞，進而影響其濾波效果。

濾波電抗器

由此可見，濾波電抗器設備在電力系統的諧波治理工作中非常重要，然而多方面的因素均會導致其諧波治理效果大打折扣，因此用戶們在選用電抗器設備時要嚴格按照上述因素進行篩選。
