在什么工況下純電容補償方案并不適用

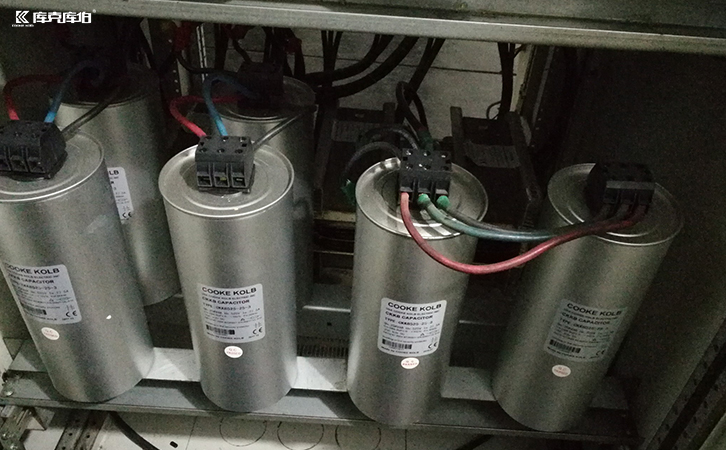

在工業與商業配電系統中,無功補償是提升功率因數、降低線損、改善電壓質量的重要手段。傳統的純電容補償方案因其結構簡單、成本低廉、易于維護而被廣泛使用。然而,隨著電網中的諧波污染日益嚴重,負載特性也愈加復雜,純電容補償在許多工況下已不再適用,甚至可能帶來嚴重危害。
一、 諧波污染嚴重的工況
這是純電容補償方案最典型、風險最高的禁用工況。
1、原理:電容器本身對諧波呈現低阻抗(容抗 \(x_c = \frac{1}{2\pi fc}\),頻率f越高,阻抗越?。到y阻抗表現為感抗(感抗 \(x_l = 2\pi fl\),頻率越高,阻抗越大)。這二者極易在特定諧波頻率下形成并聯或串聯諧振。
2、危害:一旦發生諧振,對諧振頻率次的諧波電流會被放大數倍甚至數十倍。這會導致:
電容器過載燒毀:放大的諧波電流涌入電容器,使其電流有效值遠超額定值,引起過熱、鼓包、絕緣介質老化,最終導致損壞甚至爆炸。
二、 負載快速波動的工況

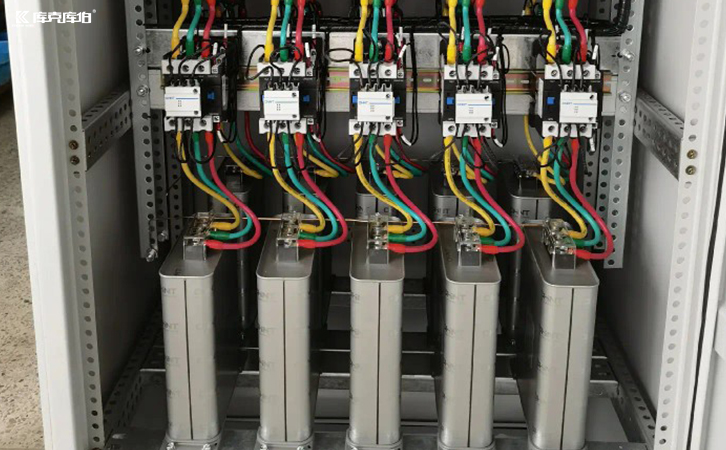

1、原理:純電容補償通常采用“接觸器+電容器”的投切方式。接觸器的機械動作速度慢(每次投切需幾百毫秒以上),且頻繁投切會縮短其壽命。
2、危害:當負載無功功率急速變化時(如點焊機、大型沖壓機、起重機起停),傳統的循環投切方式無法實時跟蹤補償。會導致:
3、補償不足或過補:系統功率因數在高低值之間劇烈波動,無法穩定在目標值。
4、投切振蕩:控制器可能剛投入一組電容,負載突然減小,導致系統過電壓,又需立刻切除該組電容,如此反復,造成接觸器頻繁動作而損壞。
5、電壓波動:電容器的成組投切會引發階躍性的電壓變化,對精密設備造成干擾。
在選擇無功補償方案前,務必對電網進行詳細的電能質量測試(包括無功需求、諧波頻譜、負載變化特性等),根據實測數據選擇最安全、經濟、高效的解決方案,避免因選型不當而造成更大的問題。
