直流支撐電容器在電力電子系統中的關鍵作用

返回列表來源：發布日期：2025-06-06 16:31:17【大中小】

在電力電子裝置中，直流支撐電容器作為直流環節的核心元件，承擔著多重重要職能。無論是變頻器、逆變器還是各類變流裝置，直流支撐電容器的性能直接影響整個系統的穩定性和可靠性。那么，直流支撐電容器在電力電子系統中有什么作用呢？

直流支撐電容器

1.能量緩沖與功率平衡

在交直流變換過程中，交流側的瞬時功率與直流側需求往往存在差異，直流支撐電容器通過快速充放電來平衡這種功率波動。當交流側輸入功率大于直流側輸出時，電容器儲存多余能量；當輸出功率需求突增時，電容器及時釋放儲存的電能。這種動態平衡能力保證了功率變換過程的連續性，特別適合處理負載突變或電網波動等工況。

2.電壓穩定與紋波抑制

電力電子器件的高頻開關操作會在直流母線上產生脈動電壓，直流支撐電容器通過低阻抗特性有效吸收這些高頻紋波，維持母線電壓的平穩。良好的電壓穩定性直接關系到逆變輸出的波形質量，對電機驅動、新能源發電等應用尤為重要。電容器容量和類型的選擇需根據系統開關頻率和紋波要求進行精確匹配。

3.高頻電流通路提供

現代電力電子裝置中的快速開關器件在狀態切換時會產生急劇的電流變化，直流支撐電容器為這些高頻瞬態電流提供了低阻抗回路。這種特性有效降低了開關過程中的電壓尖峰和電磁干擾，保護功率器件免受應力損傷。在高頻大功率應用中，電容器的等效串聯電感參數變得尤為關鍵。

4.系統故障時的能量管理

當電網側發生瞬時跌落或短路故障時，直流支撐電容器儲存的能量可為控制系統提供緊急供電，確保保護電路正常動作。在新能源發電系統中，這種特性還能實現故障穿越功能，維持系統短暫運行以待電網恢復。電容器的耐壓等級和儲能容量需根據系統保護要求專門設計。

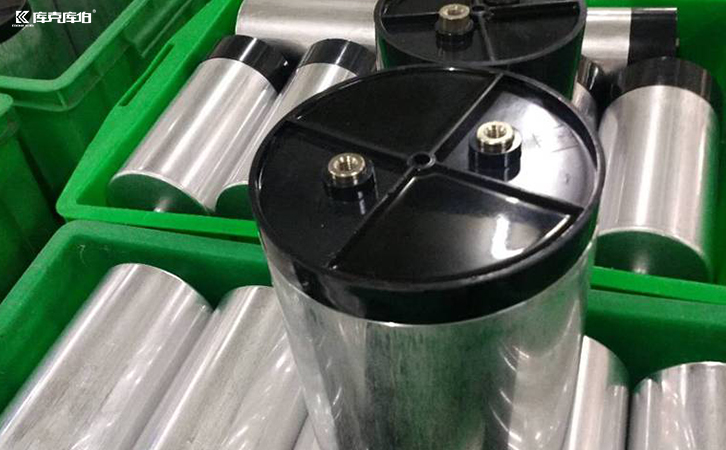

阻尼吸收電容器

直流支撐電容器作為電力電子系統的"心臟"，其多重功能共同保障了能量變換過程的平穩高效。從能量緩沖到電壓穩定，從高頻通路到故障保護，這種看似簡單的元件實則是系統可靠運行的關鍵所在。
