無功補償電容器補償原理
無論是工業負荷還是民用負荷，大多數均為感性。所有電感負載均需要補償大量的無功功率，提供這些無功功率有兩條途徑：一是輸電系統提供；二是補償電容器提供。如果由輸電系統提供，則設計輸電系統時，既要考慮有功功率，也要考慮無功功率。由輸電系統傳輸無功功率，將造成輸電線路及變壓器損耗的增加，降低系統的經濟效益。
無功功率是一種既不能作有功，但又會在電網中引起損耗，而且又是不能缺少的一種功率。在實際電力系統中，異步電動機作為傳統的主要負荷使電網產生感性無功電流；電力電子裝置大多數功率因數都很低，導致電網中出現大量的無功電流。無功電流產生無功功率，給電網帶來額外負擔且影響供電質量。

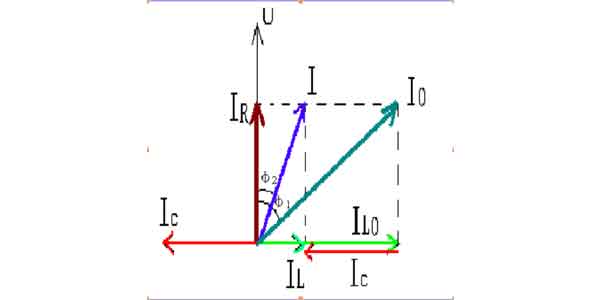

實際做功的有功電流為：ir；
補償前感性電流為：il0；
線路總電流為：i0；
并聯電容器后，容性電流為: ic；
補償后線路感性電流減為： il ；
補償后線路總電流為：i；
如要將功率因數從cosφ1提高到 cosφ2 ， 需要的電容電流為：ic= il0 - il = ir (tgφ1-tgφ2) 即:q=p (tgφ1-tgφ2)
