三相與單相無功補償控制器的本質區別

返回列表來源：發布日期：2025-03-26 16:19:23【大中小】

低壓無功補償控制器的主要作用是提高電力系統的功率因數，降低電力損耗，改善電能質量。然而，面對市場上三相及單相的無功補償控制器，很多用戶分不清還用哪種。那么，三相與單相無功補償控制器的本質區別是什么？

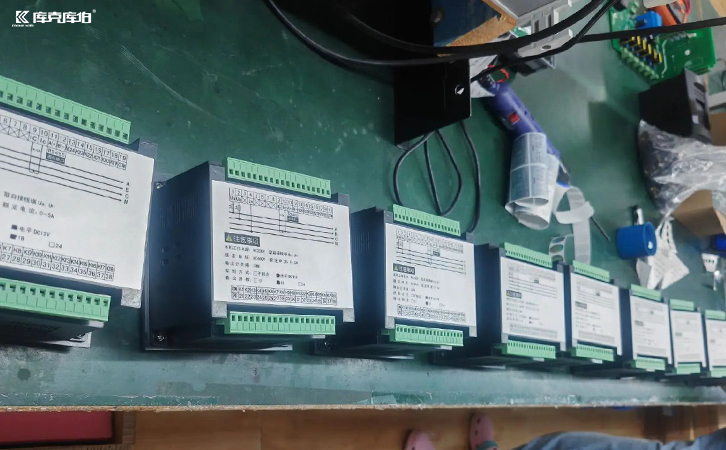

三相無功補償控制器

無功補償控制器作為電力系統無功調節的核心設備，其三相與單相版本在設計上存在根本性差異：

一、硬件結構差異

1、采樣通道：三相控制器標配3電壓+3電流采樣通道，單相僅需1+1

2、處理器架構：三相控制器需支持多通道同步采樣，處理能力要求更高

3、輸出回路：三相控制器通常提供6-12路輸出，單相僅需2-4路

二、算法原理不同

1、三相系統：采用dq變換或瞬時無功理論進行計算

2、單相系統：基于移相法或單相pq理論實現

3、諧波處理：三相系統可分析各序分量，單相僅能檢測總諧波

三、標準規范要求

1、工業標準：gb/t 15576規定三相與單相控制器需獨立認證

2、安全規范：絕緣等級和電氣間隙要求不同

3、emc測試：三相設備抗干擾要求更嚴格

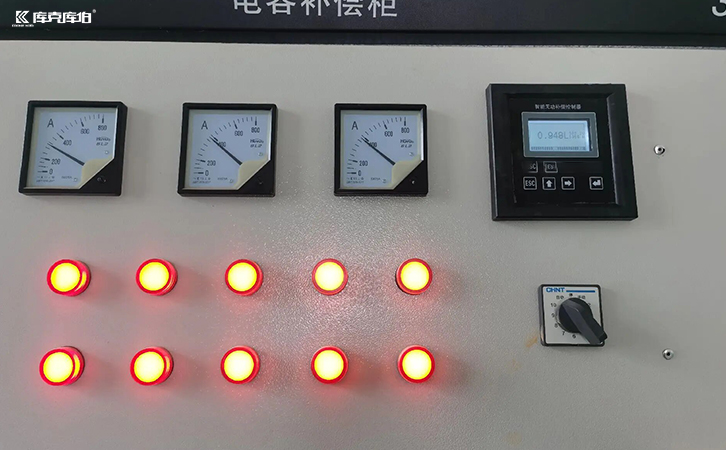

無功補償控制器

隨著電力電子技術進步，新一代無功補償控制器將實現三相/單相自適應切換，從根本上解決此類改造需求?，F(xiàn)階段用戶應根據實際需求謹慎選擇最適合的技術方案。
