SVG電能質量治理設備全面解析
svg(靜止無功發生器)是近年來在電能質量治理中應用越來越廣泛的一種先進設備。它具有響應速度快、補償精度高、調節靈活等優點,在各類工業、商業、電力系統中扮演著重要角色。
以下是對svg電能質量治理設備的全面解析:
一、svg的基本原理
svg是一種基于電力電子技術的動態無功補償裝置。通過控制逆變器輸出的電壓與電網之間的相位和幅值差異,實現向電網注入或吸收無功功率的目的。
1、補感性無功:svg向系統輸出超前電流(電流超前電壓)。
2、補容性無功:svg向系統輸出滯后電流(電流滯后電壓)。
3、三相不平衡調節:能獨立調節三相電流,治理三相不平衡。
4、諧波治理(部分svg具備):部分高性能svg可兼具濾波功能。
二、svg主要功能
1、無功功率動態補償:響應時間快(一般小于5ms),連續可調,精確補償感性或容性無功。
2、提高功率因數:顯著提高系統的功率因數(可達0.99以上)。
3、抑制電壓波動與閃變:動態調節無功,有效緩解由于大負載波動引起的電壓閃變。
4、治理三相不平衡:能夠獨立控制各相電流,適用于單相負載較多的場所。

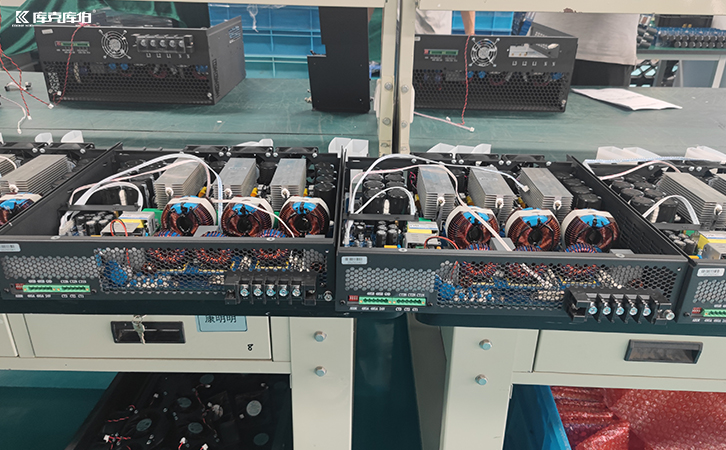

三、svg的組成結構
1、控制系統(dsp/fpga):實時采樣電網電壓、電流等數據,計算無功補償量。
2、逆變器主電路:核心為igbt器件組成的橋式逆變器。
3、濾波器:抑制高頻諧波,保證系統穩定運行。
4、直流支撐電容/電源:提供逆變器工作所需的dc電源。
5、接口模塊(通訊/顯示):實現設備運行狀態監控與遠程通信。
四、svg的典型應用場景
1、高端制造業(如半導體、電子車間)。
2、電力行業(變電站、風電、光伏接入點)。
3、鋼鐵、冶金行業(沖擊負載大、無功波動劇烈)。
4、數據中心(對電能質量要求高)。
5、醫療系統(如核磁共振等精密設備)。
6、軌道交通(三相不平衡和諧波嚴重)。
如客戶需進一步了解特定行業的svg應用方案、典型案例或廠家推薦,也可告訴庫克庫伯電氣,可以幫客戶進行定制分析。
