在化工企業生產及運轉過程中，廠區內的生產設備所帶來的電力負載直接關系到生產質量與生產效率成本。而無功補償設備在提升輸配電系統的效率、穩定電壓方面也扮演著至關重要的角色。那么，化工廠都有哪些負載呢？如何根據負載設備配置無功補償設備呢？

化工廠無功補償設備

一、化工廠的電氣負載種類繁多，主要包括以下幾類：

1、感性負載（無功需求高，需要補償）：電機（如泵、風機、壓縮機）：大多用于物料輸送、冷卻和通風。變壓器：為化工設備供電，但也產生無功損耗。電焊機、攪拌設備：運行時有較大的無功需求。

2、整流設備：用于電解、氯堿生產或電鍍工藝，產生大量的諧波。變頻器驅動的泵和風機，也會產生諧波，影響電網電能質量。

3、電加熱設備：如電加熱爐、反應釜加熱裝置。雖然主要為阻性負載，但電力系統中的接觸器、變壓器會導致無功功率需求。

4、照明負載：主要是大型工廠內外的照明系統，特別是使用傳統熒光燈時會有一定的無功損耗。

二、化工廠無功補償設備配置原則

化工廠需要無功補償設備來提高功率因數，降低電網損耗，減少罰款，并穩定系統電壓。以下是配置無功補償設備的具體方法：

1、補償方案選擇

⑴低壓補償：針對380v、400v等低壓設備，如電機負載或小型設備區域。

⑵高壓補償：對于6kv、10kv或更高電壓的主電網補償。

2、配置無功補償設備的注意事項

⑴諧波環境分析：化工廠大量使用整流設備、變頻器，可能產生高次諧波。建議安裝濾波電抗器和有源濾波器（apf）來抑制諧波。

⑵功率因數控制器：安裝智能無功補償控制器，實時監測功率因數和無功功率需求，優化電容器投切。

⑶補償容量計算：根據化工廠的負荷曲線和歷史數據計算無功功率需求，合理選擇電容器組容量。

⑷溫度與通風控制：化工廠環境復雜，高溫潮濕會影響電容器和開關設備的壽命，因此需要良好的散熱設計。

⑸補償設備保護：配置熔斷器、斷路器等保護設備，防止過電流、短路等故障損壞補償設備。

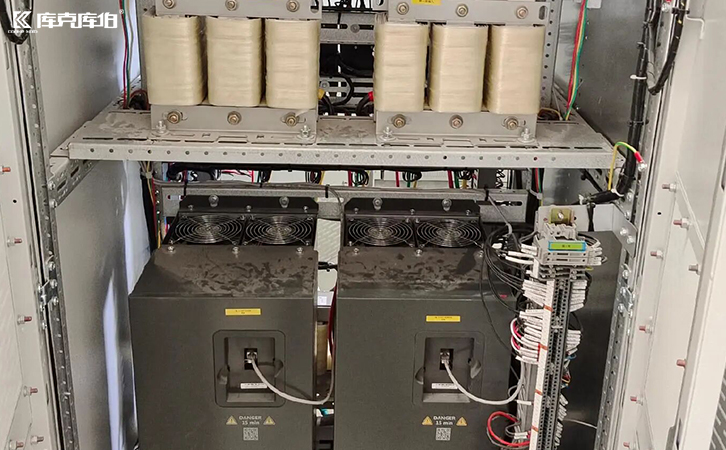

無功補償電容器

化工廠的負載設備種類繁多，各類設備之間相輔相成。而無功補償設備則是提升電力系統效率、確保安全穩定運行的關鍵。通過科學的配置和合理的管理，可以有效地降低運行成本。
