高壓電容器瓷套管有什么作用

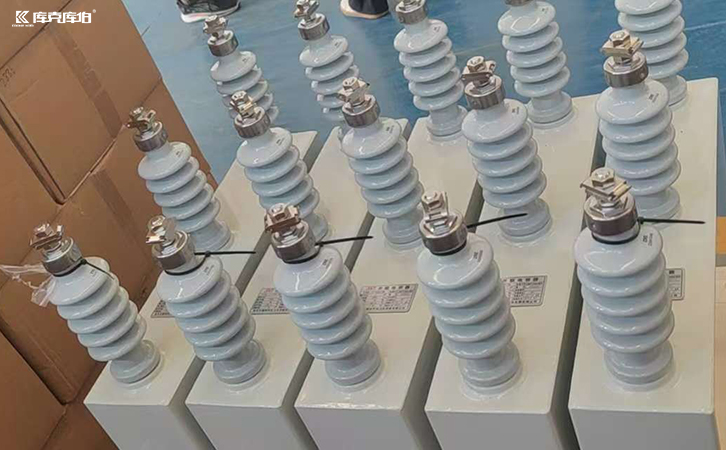

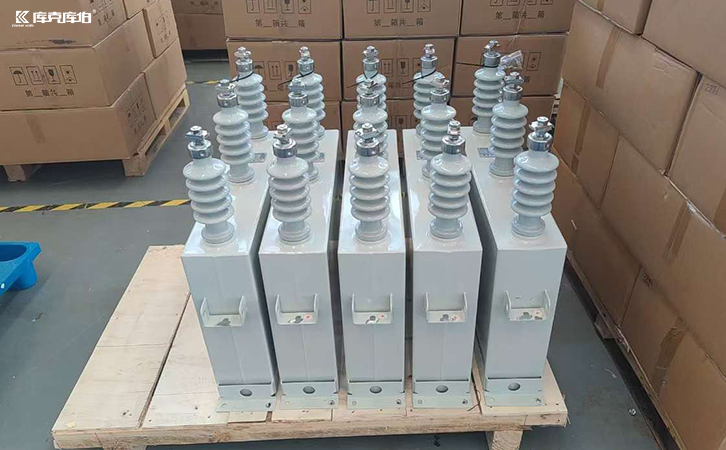

在高壓電力系統中,電容器是進行無功補償、提高功率因數、穩定電網電壓和降低電能損耗的關鍵設備。而我們觀察到的高壓電容器外殼上那個或多個高高豎起的、像白色喇叭一樣的瓷質組件,就是瓷套管。那么,它到底有什么作用呢?
一、瓷套管的核心作用
1、絕緣與隔離 (最主要、最核心的作用)
內部絕緣: 電容器的芯子由多個元件串聯并聯而成,工作場強極高。連接芯子的引線對電容器本身的金屬外殼有很高的電位差(電壓)。瓷套管作為引線的出口,其內部和表面必須能夠承受這一高壓,防止引線對外殼發生擊穿放電。
外部絕緣: 在戶外運行時,電容器會面臨潮濕、凝露、鹽霧、污穢等復雜環境。瓷套管以其卓越的耐電弧性能和極高的絕緣電阻,即使在惡劣天氣下,也能有效保證高壓引線與接地外殼之間有足夠的爬電距離和電氣間隙,防止表面閃絡(即沿面放電),避免短路事故。
2、機械支撐與固定
瓷套管本身具有很高的機械強度(抗壓、抗彎)。它為數根沉重的銅排或電纜提供堅固的支撐點,保證電氣連接穩定、可靠,避免因連接線自重或外界風力、震動導致連接點松動、脫落或斷裂,從而引發故障。
3、密封保護
電容器的浸漬劑(如絕緣油、sf6氣體、環保氣體等)是保證內部元件絕緣和散熱的的關鍵介質,必須嚴格密封防止泄漏和受潮。瓷套管與電容器外殼(通常是鋼板)的連接處采用特殊的密封結構(如橡膠墊圈、金屬焊接等),與金屬膨脹系數相匹配,確保設備在整個壽命周期內保持良好的密封性,隔絕外界空氣和水分。
二、為何選擇“瓷”作為材料?
1、極高的電氣絕緣強度: 耐壓性能極好,能承受極高的工頻電壓和沖擊電壓。
2、優異的機械強度: 抗壓、抗彎,能承受巨大的電動力和機械力。
3、卓越的耐候性: 抗老化、耐腐蝕、不懼日曬雨淋,壽命長達數十年。
4、良好的熱穩定性: 熱膨脹系數小,不易因溫度驟變而開裂,且導熱性能適中。
5、強大的抗污染能力: 表面光滑不易積灰,且即使有污穢,其設計的大量傘裙也能有效增加爬電距離,防止閃絡。
高壓電容器上的瓷套管,雖其貌不揚,卻是集高壓絕緣、機械支撐、設備密封和輔助散熱等多種功能于一身的核心部件。因此,任何對瓷套管的損傷、忽視或使用不合格產品,都可能釀成嚴重的設備事故甚至電網故障。
