高壓電抗器如合并在高壓線路中

返回列表來源：發布日期：2025-06-26 16:24:10【大中小】

高壓電抗器是電力系統中用于限制短路電流、抑制過電壓和調節無功功率的重要設備，其正確并入高壓線路對電網穩定性至關重要。本文將系統闡述高壓電抗器的并入方式、技術要點及實際應用場景，為電力系統設計與運維提供參考。

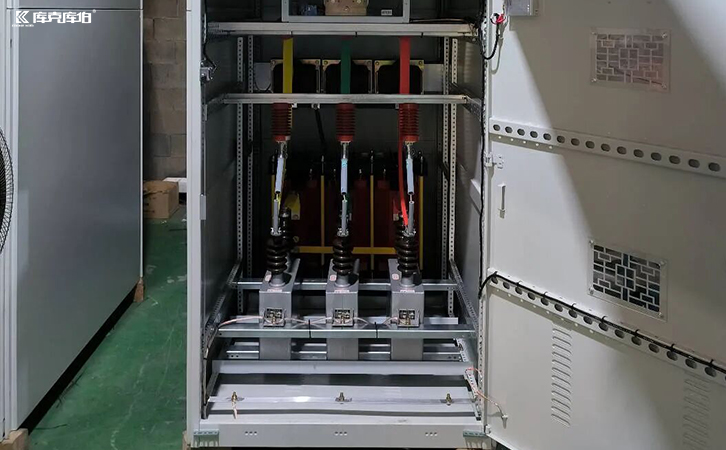

高壓電抗器

一、高壓電抗器的基本并入方式

高壓電抗器根據功能不同，可分為串聯電抗器和并聯電抗器，其并入線路的方式也各有特點：

1、串聯電抗器：直接串聯在線路中，用于限制短路電流、抑制諧波，常見于輸電線路和變電站出口。

2、并聯電抗器：并聯接入高壓母線或長距離輸電線路，用于補償容性無功功率，防止空載或輕載時電壓升高。

二、串聯電抗器的并入技術

1、安裝位置：通常位于斷路器與變壓器之間，或輸電線路的關鍵節點，以限制故障電流。

2、接線方式：采用星形（y）或三角形（△）連接，需匹配系統電壓等級。

3、保護措施：需配置過電流保護和溫度監測，防止電抗器過熱損壞。

三、并聯電抗器的并入技術

1、長線路補償：在超高壓（ehv）輸電線路末端并入，吸收線路充電功率，避免“容升效應”導致電壓過高。

2、分組投切：采用多組電抗器并聯，根據負荷變化自動調節投切數量，維持電壓穩定。

3、接地方式：中性點可經小電抗接地，限制單相接地故障電流，提高系統可靠性。

四、特殊應用場景的并入方案

1、新能源并網：在風電場或光伏電站升壓站并入電抗器，抑制諧波并穩定電網電壓。

2、直流輸電系統：在換流站交流側并入濾波電抗器，減少諧波對交流電網的影響。

五、并入電抗器的運維要點

1、絕緣監測：定期檢測電抗器繞組和套管的絕緣狀態，防止擊穿事故。

2、振動與噪聲控制：電抗器在運行時可能產生振動，需采用減震支架并監測噪聲水平。

3、溫度管理：加裝散熱裝置或強制風冷系統，避免局部過熱導致絕緣老化。

高壓電抗器

高壓電抗器的合理并入是保障電網安全、穩定運行的關鍵環節。隨著智能電網和可再生能源的大規模接入，電抗器的控制策略將更加靈活，如采用可控電抗器（tcr）實現動態調節。
