高壓并聯電容器一般采用什么接線方式
在電力系統中,高壓并聯電容器作為無功補償的重要設備,其接線方式的選擇直接關系到系統的安全穩定運行和補償效果。合理的接線方式不僅能充分發揮電容器的性能,還能有效保護設備免受異常工況的損害。那么,高壓并聯電容器一般采用什么接線方式?

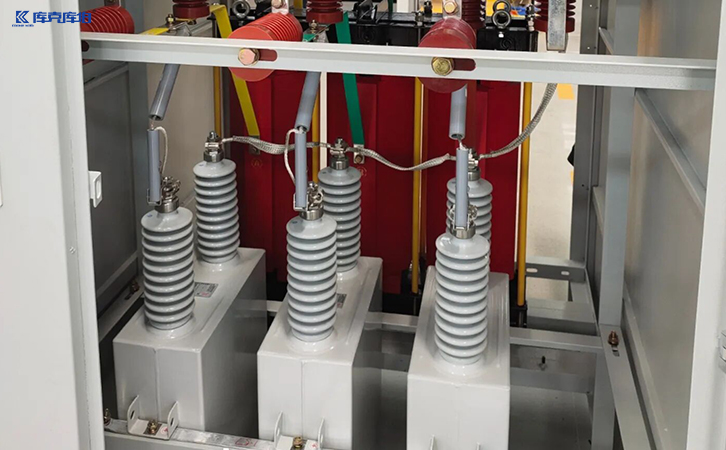

高壓并聯電容器最常用的接線方式是星形接線(y接線)。這種接線方式具有中性點,能夠有效限制故障電流,提高系統運行的安全性。當某一相電容器發生故障時,星形接線可以防止故障擴大,保證非故障相繼續正常運行。此外,星形接線對電壓的分配較為均衡,特別適合中性點接地系統,能夠承受較高的對地電壓,滿足高壓系統的絕緣要求。
另一種常見的接線方式是三角形接線(△接線)。這種接線方式取消了中性點,結構相對簡單,安裝維護方便。在三角形接線中,電容器直接承受線電壓,容量利用率較高。然而,當某一相電容器發生擊穿故障時,容易形成兩相短路,導致故障電流較大,可能引發更嚴重的系統事故。因此,三角形接線通常用于電壓等級相對較低或對系統短路容量要求不高的場合。

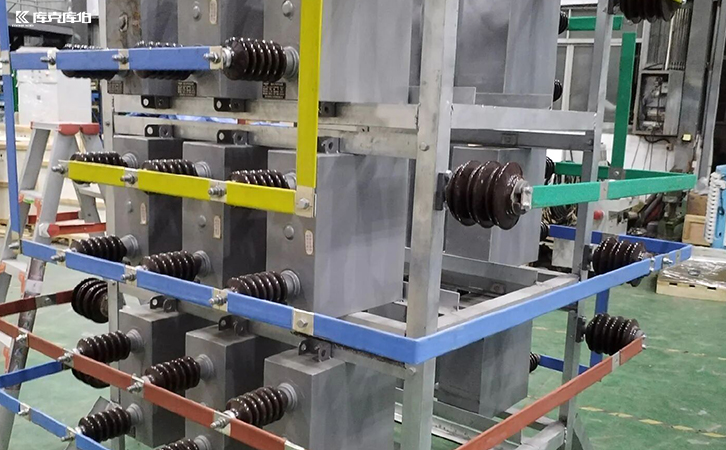

雙星形接線是高壓大容量并聯電容器組的優選方案。這種接線方式由兩組星形接線的電容器并聯組成,通過中性點連接。雙星形接線的最大優勢在于能夠實現電容器組的不平衡保護,當某一相電容器出現故障時,中性點電流會發生明顯變化,保護裝置可以迅速動作切除故障。這種接線方式特別適合大型變電站和重要負荷點的無功補償,具有較高的可靠性和靈敏性。
在實際應用中,選擇接線方式還需考慮系統電壓等級、電容器參數、保護配置等因素。對于特高壓系統,往往采用多重星形接線或橋式接線等復雜接線方式,以滿足更高的絕緣和可靠性要求。同時,無論采用何種接線方式,都必須配備完善的保護裝置,包括過電流保護、過電壓保護、不平衡保護等,確保電容器組在各種工況下都能安全運行。
