高壓補償技術在電力系統改善工作中經常出現。隨著電力需求的不斷增加和電網結構的復雜化，為了保障電力系統的安全與穩定，越來越多的企業用戶開始著重于高壓補償。而在高壓補償過程中，高壓電抗器作為一種重要的電氣設備，其作用不容小覷。

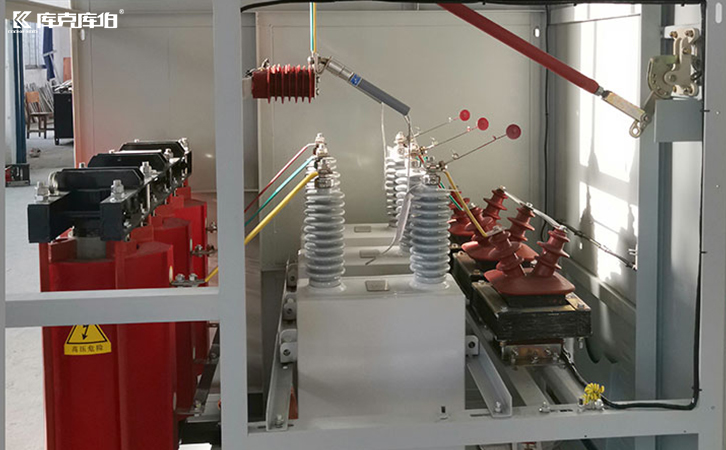

高壓補償電抗器

有些企業可能存在疑問，為啥高壓補償要上電抗器設備呢？

1、限制涌流

高壓無功補償系統中，電容器組在合閘瞬間會產生很大的涌流（又稱合閘涌流），這種涌流的幅值可能會達到額定電流的幾十倍甚至更高，可能會對電容器本身及其他電氣設備造成沖擊，甚至引發故障。

2、抑制諧波

電力系統中的諧波源（如變頻器、電力電子設備等）會產生諧波電流，這些諧波電流如果與電容器組相互作用，會導致電容器吸收大量諧波電流，進而導致電容器過熱或損壞。通過在電容器組前串聯電抗器，能夠有效抑制諧波電流進入電容器，避免電容器損壞。

3、防止系統諧振

電力系統中的電容器與系統電感可能形成諧振回路，導致某些特定頻率的諧波在系統中放大，形成諧振，產生過電壓或過電流，嚴重時可能損壞設備或影響系統的穩定性。電抗器可以調整系統的諧振頻率，避免與主要諧波頻率發生共振，保證系統的安全運行。

4、調節無功功率

電抗器還可以用于調節無功功率。在一些需要精確控制無功功率的場合，通過改變電抗器的感性阻抗，可以實現對無功功率的精確調節，從而維持電網電壓的穩定。

5、平衡電壓

在三相電力系統中，由于負荷不平衡等原因，可能會導致三相電壓不平衡。電抗器的使用可以幫助平衡各相之間的電壓，改善電能質量，保證系統穩定運行。

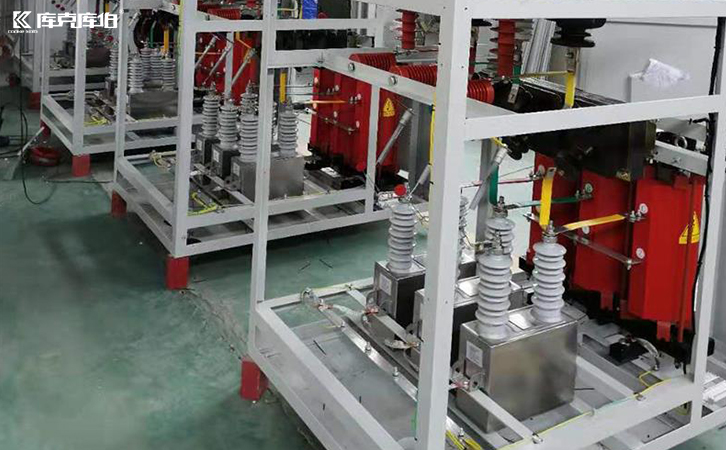

高壓電抗器

在高壓無功補償系統中安裝電抗器是一種有效的措施，可以有效限制涌流、抑制諧波、防止諧振，同時還能輔助調節無功功率和平衡電壓。這些作用使得電抗器成為高壓補償系統中不可或缺的重要元件。
