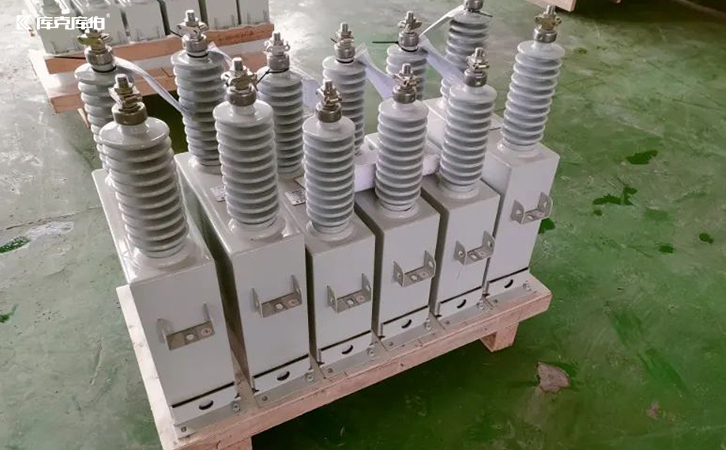

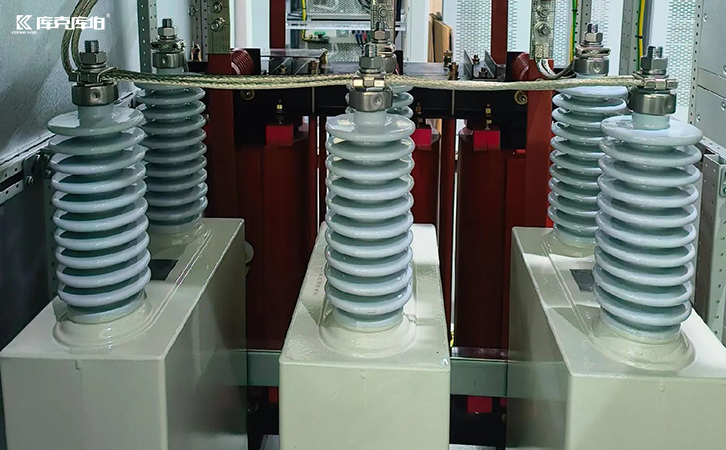

高壓補償電容器1w和3w的區別
在工業電力系統中,高壓補償電容器是提高功率因數、改善電能質量、降低線路損耗的關鍵設備。在選擇和安裝過程中,我們經常會遇到“1w”和“3w”的標注,這代表了兩種不同的接線和保護方式。理解它們的區別對于確保補償系統安全、穩定、高效運行至關重要。
簡單來說,“1w”通常指單相結構、內部未熔絲保護的電容器,而“3w”通常指三相結構、內部帶熔絲保護的電容器。
以下是兩者的詳細區別:
一、基本結構與定義
1、1w電容器 (通常指“單相、無內熔絲”)
結構:其基本單元是單相電容器。在一個三相補償柜中,需要三臺這樣的單相電容器,連接成“星形(y)”或“三角形(△)”來組成一個三相補償單元。
保護方式:自身內部沒有獨立的熔絲保護。其保護依賴于外部設備,如通過熔斷器(保險絲)或繼電保護裝置來為整臺電容器提供過流和短路保護。
2、3w電容器 (通常指“三相、內熔絲”)
結構:它是一個完整的、一體式的三相電容器。其內部由三個獨立的電容單元連接成三角形(△)或星形(y),并封裝在一個共同的外殼內。
保護方式:這是其核心特點。內部每個電容單元都串有獨立的熔絲。當某個電容單元因故障擊穿時,與之串聯的熔絲會迅速熔斷,將該故障單元從電路中隔離,確保整個三相電容器其余部分仍能繼續正常運行,實現了“元件級”的精細保護。
二、為何“內熔絲保護”如此重要?
“3w”電容器的內熔絲設計是其最大優勢。高壓電容器由多個電容元件并聯和串聯組成。如果沒有內熔絲,任何一個元件的擊穿都可能導致與其并聯的完好元件向故障點放電,產生巨大的能量,引起油箱爆裂、起火等嚴重事故。
內熔絲的作用就是在毫秒級的時間內切斷故障回路,將損壞控制在最小范圍,極大地提升了設備的安全性運行水平,實現了“故障隔離”,避免了災難性事故的發生。
在實際選型時,應綜合考慮預算、系統重要性、維護能力等因素,并嚴格遵守相關設計規范,做出最合適的選擇。
