港口碼頭電力系統分析以及電能質量治理方案

返回列表來源：發布日期：2018-06-28 10:32:35【大中小】

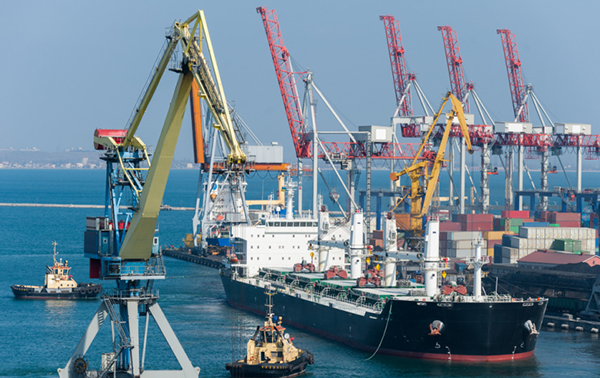

港口碼頭電力系統分為兩種：

①場地電力系統 ，“場地電力系統”的任務是向大型裝卸機械供電

②岸電系統，“岸電系統”的任務是向靠港船舶供電。

1．港口碼頭一般采取架空線的方式用高壓配電線路進行內部電能傳輸與分配，將電送到各碼頭和生產車間等用電場所。而港口用電設備的主體是低壓設備，這就需要大量的變壓設施。

2．港口電力系統需要向靠港船舶供應岸電，而靠港船舶的額定電壓和額定頻率有多種多樣，這就需要港口裝備大功率變頻電源。

3．大型裝卸機械（橋吊、皮帶機等）基本采用電力電子裝置和電氣傳動裝置，包括晶閘管整流直流調速和交流變頻調速裝置。這些設備均存在功率因數低、諧波電流含量大的問題。使供電可靠性降低，電網運行能耗偏高。

4．港口的面積比較大，其用電負荷多而且比較分散

5．容量近似無窮大的公用電網，通常只進行穩態諧波控制。但港口電力系統需要進行動態諧波控制。

1、采用庫克庫伯無功補償裝置，補償系統無功功率，提高功率因數，設計合理的電抗率，對系統諧波進行部分治理;

2、采用電能質量動態恢復系統，實時動態的補償無功功率，維持系統電能質量穩定;

3、采用ckkbapf有源濾波器對系統諧波進行治理，采用靜態安全補償裝置對系統無功功率進行補償，提高功率因數。

a. 節能降耗;

b. 治理諧波，減小注入系統的諧波電流，滿足國家標準要求;

c. 無功動態補償，功率因數達標，避免供電公司罰款;

d. 無功補償后，減小了系統供電電流，提高了變壓器的容量利用率;

e. 減小諧波影響，避免諧波引起的電壓放大損壞電氣設備等各類故障，提高供電安全性。

SVG靜止無功發生器
APF有源濾波器

庫克庫伯CKKB有源濾波器的基本原理就是使用實時動態補償，采用CT采集負載產生的電流型號，通過內部的檢測電流分離出其中的諧波部分，然后通過PWM信號發送給內部IGBT功率變換器產生與諧波大小相等相位相反的補償電流，實現濾波功能。
電熱電容器

庫克庫伯電氣廠商的電熱電容器主要用于中頻感應加熱電氣系統中,提高功率因素或改善回路特性。電熱電容器主要由芯子和箱殼組成,其間充滿優質的浸漬劑,芯子焊有冷卻水管供電容器冷卻用。
高壓電抗器
直流濾波電容器

庫克庫伯電氣直流濾波電容器適用于交流進線電壓380-1250V,中間直流電壓 2kV以下,大功率串聯諧振感應加熱電源的直流母線旁路諧波大電流和直流電壓支撐。產品性能符合GB/T17702.1-1999及IEC61071-1（1991）標準。
