電路元件受瞬時高壓沖擊的影響

返回列表來源：發布日期：2025-09-30 15:03:32【大中小】

在電力系統中，瞬時高壓沖擊是一種常見的電氣現象，尤其在雷電、開關操作、電力故障等情況下，電路元件會受到不同程度的瞬時高壓沖擊。這些高壓沖擊不僅可能影響電力系統的穩定性，還會對電路元件的安全性和使用壽命造成嚴重威脅。那么，具體會產生哪些影響呢？

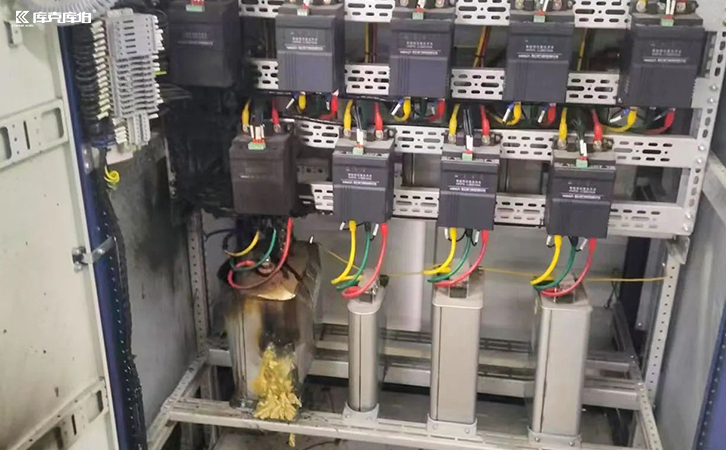

電路元件

1.瞬時高壓沖擊對不同電路元件的影響

1.1電力電容器

電力電容器是電力系統中常見的無功補償元件，通常用于提高功率因數和穩定電網。然而，電容器對瞬時高壓沖擊非常敏感。當電壓沖擊超過電容器的額定電壓時，可能導致電介質擊穿，進而引發短路或燒毀電容器。此外，電容器的壽命也會因頻繁的高壓沖擊而顯著縮短。

1.2變壓器

變壓器作為電力傳輸和變換的關鍵元件，其結構復雜，且包括了高壓繞組和低壓繞組。瞬時高壓沖擊不僅可能導致變壓器的高壓繞組出現過電壓現象，進而導致絕緣層受損，還可能因過壓引發繞組局部過熱，造成變壓器局部損壞或燒毀。

1.3半導體元件

半導體元件（如二極管、晶體管、mosfet等）在現代電力電子設備中廣泛應用。瞬時高壓沖擊可能導致半導體器件的電擊穿或熱擊穿，嚴重時甚至會導致元件的完全失效。

2.瞬時高壓沖擊的防護措施

2.1過電壓保護

常見的過電壓保護設備包括避雷器（如氣體放電管、金屬氧化物壓敏電阻等），可以有效抑制雷電等外部高壓沖擊進入電路。

2.2電壓抑制裝置

電壓抑制裝置如瞬態電壓抑制二極管（tvs二極管）和金屬氧化物壓敏電阻（mov），能夠在短時間內將過高的瞬時電壓迅速吸收，保護電路免受電壓沖擊。

2.3電容器保護設計

對于電力電容器，可采用過電壓保護設計，如安裝電壓限制器、選擇高耐壓電容器等，減少瞬時高壓對電容器的損害。

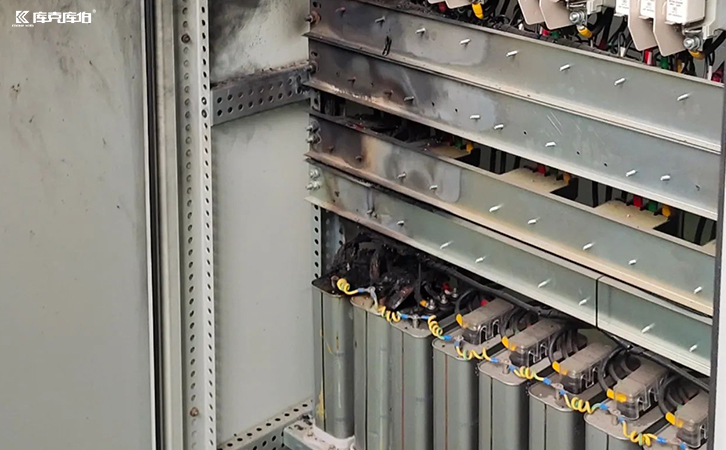

瞬時高壓沖擊

瞬時高壓沖擊對電路元件的影響是不可忽視的，它不僅可能導致元件的損壞或功能失效，還可能對電力系統的穩定性和安全性構成威脅。因此，在電路設計和電力系統建設中，采取有效的防護措施顯得尤為重要。
