電流互感器與電壓互感器區別是什么

返回列表來源：發布日期：2025-09-19 16:27:43【大中小】

在電力系統的龐大身軀中，充斥著高電壓與大電流的強大能量。人類無法直接感知和測量這些巨大的能量，這就需要互感器，來充當系統的“眼睛”和“耳朵”。其中，電流互感器和電壓互感器是最核心的兩種。它們雖名稱相似，卻職責迥異，共同構成了電力系統測量、計量和保護的基礎。

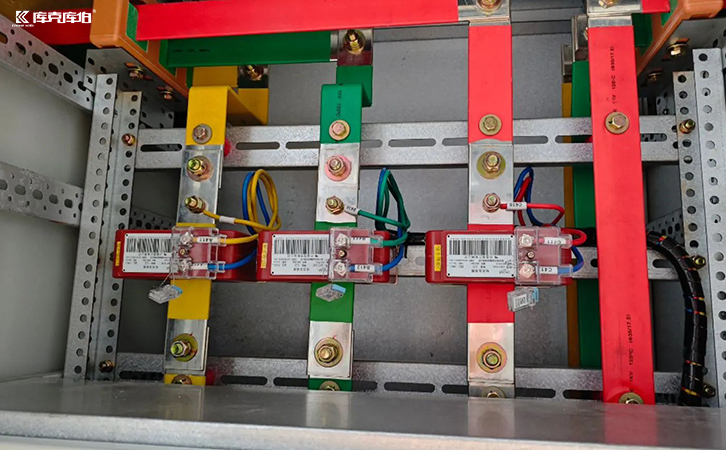

電流互感器

一、核心使命不同：測電流與測電壓

這是兩者最根本的區別，決定了它們所有的設計和使用特性。

⑴電流互感器（ct）：其核心使命是測量、按比例變換電流。它將一次側（主回路）的大電流（如1000a）精確地轉換成二次側的標準小電流（如5a或1a），以供儀表和保護裝置使用。

⑵電壓互感器（pt/vt）：其核心使命是測量、按比例變換電壓。它將一次側的高電壓（如10kv）精確地轉換成二次側的標準低電壓（通常為100v或100/√3 v），以供儀表和保護裝置使用。

二、工作狀態與結構原理不同：串聯與并聯

⑴結構差異的根源：

ct串聯在電路中，要求其自身的阻抗必須極小，以避免影響被測電流和造成不必要的電壓降。

pt并聯在電路中，要求其自身的阻抗必須極大，以避免從主回路汲取過大的電流（勵磁電流），從而影響系統電壓。

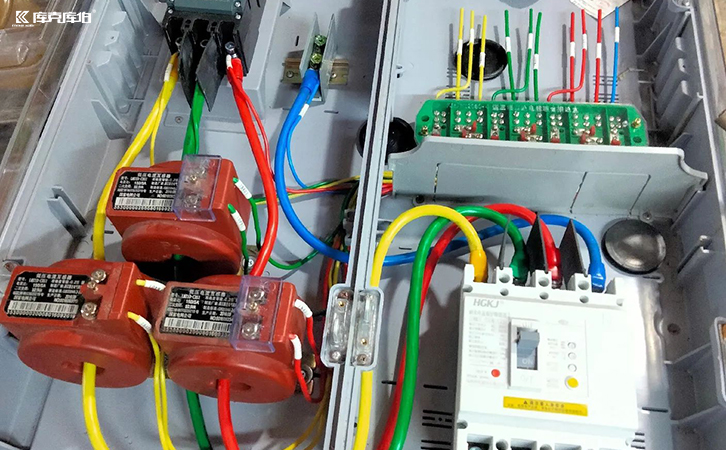

電壓互感器

電流互感器（ct）和電壓互感器（pt/vt）雖然在工作原理、結構和使用規則上存在根本性的對立，但它們在現代電力系統中卻是相輔相成、缺一不可的“黃金搭檔”。它們共同將高電壓、大電流的原始信號，轉換為安全、標準化的低電壓、小電流信號，為系統的監控、計量、保護和控制提供了唯一的數據來源。
