在工業生產和電力系統運行中，無功功率補償是一個重要的技術問題。正確的無功補償方案不僅可以提高電網的安全穩定性，還可以優化系統性能，降低能耗，降低生產成本。下面將給用戶們詳細介紹常用的無功補償方案，幫助用戶選擇最適合的方案。

無功補償方案

一、無功補償方案大全：

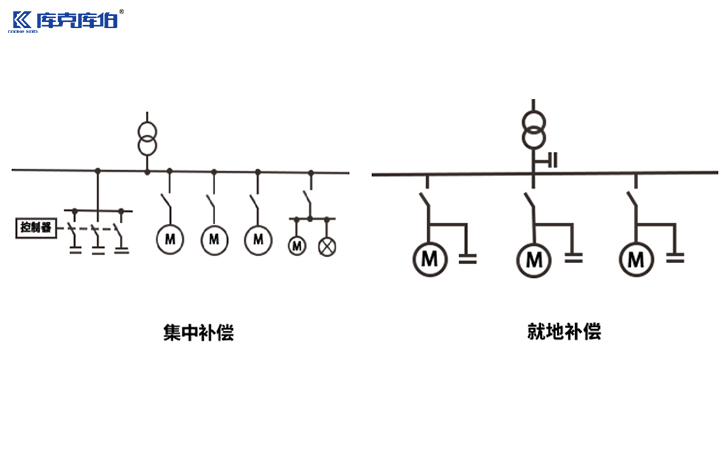

⑴集中補償：裝設在企業或地方總變電所6～35kv母線上，可減少高壓線路的無功損耗，而且能提高本變電所的供電電壓質量。

⑵分散補償：裝設在功率因數較低的車間或村鎮終端變、配電所的高壓或低壓母線上。這種方式與集中補償有相同的優點，但無功容量較小，效果較明顯。

⑶就地補償：裝設在異步電動機或電感性用電設備附近，就地進行補償。這種方式既能提高用電設備供電回路的功率因數，又能改變用電設備的電壓質量。

無功補償的節能只是降低了補償點至發電機之間的供電損耗，所以高壓側的無功補償不能減少低壓網側的損耗，也不能使低壓供電變壓器的利用率提高。根據最佳補償理論，就地補償的節能效果最為顯著。

二、補償方式的選擇：

⑴集中補償與分散補償相結合，以分散補償為主；

⑵調節補償與固定補償相結合，以固定補償為主；

⑶高壓補償與低壓補償相結合，以低壓補償為主；

無功補償方案

采用適合的無功補償方案可以有效改善電力系統的功率因數，減少線損，提升電能質量。在選擇無功補償方案時，需要綜合考慮系統的負載特性、響應速度要求、成本預算等因素，并根據實際需求靈活選用適合的方案。
