并聯電容補償時為什么要串聯一個電抗器

返回列表來源：發布日期：2025-09-04 16:48:33【大中小】

在電力系統和工業配電領域，并聯電容器用于提高功率因數、穩定電網電壓、降低線路損耗。然而，細心的觀察者會發現，在實際應用中，這些電容器往往并非直接接入電網，而是會串聯一個電抗器后形成一個整體再投入運行。這一設計絕非多余，而是保障補償系統安全、穩定、高效運行的關鍵舉措。其核心原因主要基于以下三點：

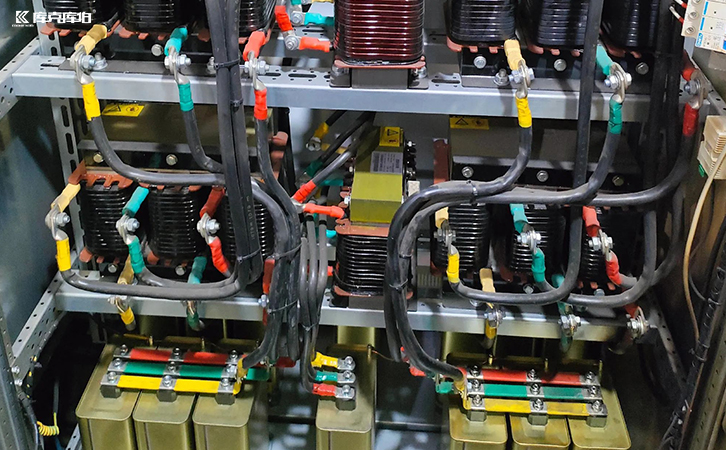

并聯電容補償

一、抑制合閘涌流，保護設備安全

1、危害：巨大的涌流（可達電容器額定電流數十倍甚至上百倍）會對電容器本身、投切開關（接觸器或斷路器）以及與之相連的電氣設備造成嚴重的電動力和熱效應沖擊，縮短設備壽命，甚至導致損壞。

2、電抗器的作用：串聯電抗器增加了回路的總阻抗（xl = ωl）。在合閘瞬間，高頻的涌流會使電抗器的感抗（xl）變得很大，從而有效地限制和阻尼了涌流的幅值和頻率，使其被控制在安全范圍內（通常規范要求限制在額定電流的5-10倍以下），保護了整個補償裝置和電網設備。

二、防止諧波放大，避免系統諧振

現代電網中充滿了大量由變頻器、整流器等非線性負載產生的諧波電流。這些諧波會對電容補償系統構成嚴重威脅。

電抗器的作用 - 失諧：串聯電抗器的目的就是 deliberately 改變lc回路的諧振頻率，使其避開電網中主要存在的諧波頻率（通常是5次、7次、11次、13次等），從而避免諧振的發生。

三、吸收特定次諧波，改善電能質量（進階功能）

1、作用：通過精確設計電抗器的電感量，使其與電容器的電容在某一特定次諧波頻率下發生串聯諧振（例如，調諧至對4.7次諧波頻率諧振）。對于該次諧波，lc串聯回路阻抗極低，宛如一條“高速公路”，能夠主動吸引并吸收（分流）電網中的該次諧波電流，從而阻止其注入上級電網。

2、結果：這種配置不僅保護了電容器，更起到了濾波的作用，主動改善了電網的電能質量。這種裝置通常稱為調諧濾波器。

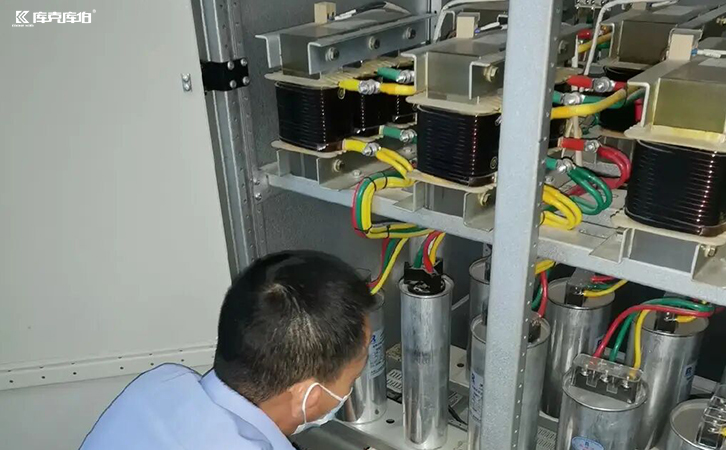

串聯電抗器

因此，串聯電抗器已不再是可選配件，而是現代無功補償設計中不可或缺的標準組成部分，是確保補償系統與復雜電網環境和諧共處的關鍵所在。
