APF有源濾波器如何解決電網電壓暫降問題

返回列表來源：發布日期：2024-07-10 16:23:02【大中小】

apf有源電力濾波器主要用于補償電網中的諧波和無功功率，但在解決電網電壓暫降問題上，其功能也有一定的應用。電網電壓暫降是指電壓幅值在短時間內下降到標稱值的90%以下，持續時間從幾個周期到幾秒不等。

apf通過以下幾種方式幫助解決電網電壓暫降問題：

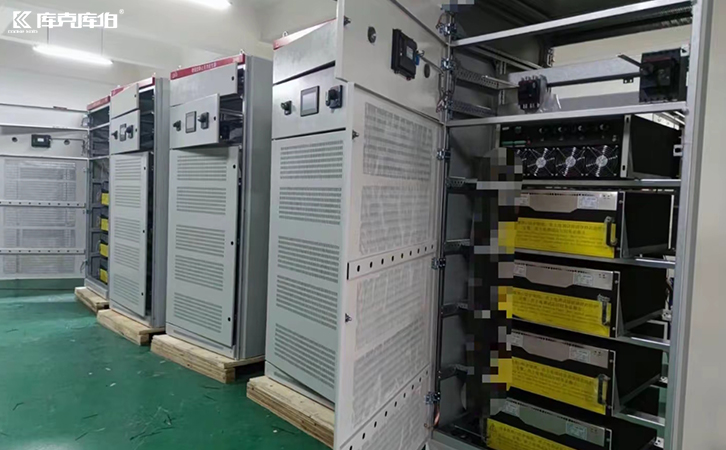

apf有源濾波器

1、動態電壓調節：某些高級apf具有動態電壓調節功能，可以在電壓暫降發生時，通過快速注入或吸收無功功率來調節電壓幅值，從而減小電壓暫降的影響。

2、諧波抑制和無功補償：雖然這不是直接針對電壓暫降的措施，但apf通過抑制諧波和補償無功功率，可以改善電網的整體電能質量，使電網更穩定，從而減少電壓暫降的頻率和影響。

3、快速響應特性：apf具有快速響應特性，能夠在毫秒級時間內對電網狀態做出反應，這使得它在電壓暫降發生時，可以迅速采取補償措施，緩解暫降帶來的影響。

4、與其他設備聯合使用：apf可以與動態電壓恢復器或靜止無功補償器等設備聯合使用，共同應對電網電壓暫降問題。apf負責諧波和無功補償，而dvr或svc則直接負責電壓調節。

apf有源濾波器

總而言之，雖然apf的主要功能不是解決電網電壓暫降，但通過其快速響應能力、諧波抑制和無功補償功能，以及與其他設備的聯合使用，apf在一定程度上能夠幫助緩解電壓暫降的問題。
